Hvordan velge tykkelse og størrelse på bremsebelegget: En veiledning for tunge lastebiler

Et flåteverksted bestilte nylig nye foringer til en BPW-aksel. Den nye foringen så riktig ut med et øyekast: samme bredde, samme monteringshull. Men den var 2 mm tykkere enn bremsetrommelens designklaring. Bremsekamrene kunne ikke justeres til sitt arbeidsslag, tromlene måtte av igjen, og feil deler gikk tilbake til leverandøren. Jobben koster en hel ettermiddag og en ekstra fraktregning.

Den korte konklusjonen er denne: Bremsebeleggets tykkelse og størrelse er presisjonsspesifikasjoner, ikke nære noen alternativer . De avgjør om S-cam-slaget holder seg innenfor justeringsområdet, om trommelen går kjølig, og om kjøretøyet leverer sin nominelle bremsekapasitet. Denne veiledningen forklarer målene som betyr noe, akselreferansene som låser seg i riktig passform, og kontrollene som bør skje før du legger inn en bestilling.

Start med tre dimensjoner som definerer og bremsebelegg

Hvert kraftig bremsebelegg er definert av tre dimensjoner: tykkelse, bredde og lengde. Hvis noen av dem er feil, vil foringen ikke sitte riktig mot bremseskoen eller fungere i trommelen. Bekreft disse tre tjenere først, og de fleste tilpasningsproblemer forsvinner.

Foringstykkelse

Tykelsen måles fra friksjonsflaten og ned til bremseskoens stålbord. Det er den nominelle dimensjonen bremseenheten som er designet rundt, ikke et slitasjetillegg. Kraftig lastebil- og tilhengerbelegg varierer vanligvis fra ca. 8 mm til 25 mm, avhengig av akselplattformen og bremsekammerets vurdering. En Volvo VL200-applikasjon er for eksempel vanligvis spesifisert som 410 x 225 x 8 mm, med 8 mm som den nye delens tykkelse. Installering av en tykkere foring enn bremsen var designet for, kan forhindre at trommelen tømmer friksjonsoverflaten, eller tvinge slakkjusteringen til å fortsette å føre frem S-kammen til bremsen slår over. En tynnere for reduserer bremsemomentet og når minimumsslitasjetilstanden mye raskere. Bekreft alltid den OE-spesifiserte nye tykkelsen før du bestiller.

Foringsbredde

Bredde løper langs aksen til bremsetrommelen, typisk 180 mm, 200 mm, 220 mm eller 225 mm på tunge kommersielle aksler. Foringen må passe til arbeidsbredden til bremseskobordet og ha riktig margin inne i trommelen. En foring som er for bred kan komme i kontakt med trommelstøpingen eller bakplaten; en som er for små øker kontakttrykket, noe som akselererer slitasjen og kan føre til varmesprekker. Mål det eksisterende fôret eller skobordet med en skyvelære, og ikke resultatet med én desimal.

Buelende og trommelradius

Buelengden er den store dimensjonen til foringen, vanligvis oppgitt som en nominell verdi på 410 mm eller 420 mm. Friksjonsflateradiusen bør slipes slik at den passer til bremsetrommelens indre radius. Hvis radiusen er feil, kontakter foringen bare en del av trommelen, noe som gir et flekkete slitasjemønster og redusert bremsekraft. Ved bestilling, sammenlignende buelengden og radiusen, ikke bare den flate bredden og tykkelsen.

Slik bekrefter du riktig tykkelse for bremseenheten din

Valg av tykkelse starter med akselprodusentens spesifikasjoner, ikke med det som tilfeldigvis er på lager. Akselen definerer trommelens indre diameter, bremsekammerstørrelse og S-cam-geometrien; foringen fyller gapet mellom skobordet og trommelen med riktig mengde friksjonsmateriale. Ved en ombygging må erstatningen gjenskape den nominelle tykkelsen til originalen, inkludert eventuell avfasing eller spor OE-delen har.

Skil også ny tykkelse fra minimum slitasjetykkelse. Minimum slitasjetykkelse er punktet der foringen må skifte ut fordi naglehoder er nær kontakt med trommelen, eller ikke lenger kan håndteres friksjon fra bremsing. For naglede foringer, skift ut foringen når overflaten slites ned nær naglehodene. For limte foringer, følg produsentens oppgitte minimum. Ny tykkelse, minimum slitasjetykkelse og installert klaring er tre forskjellige tall; vet hvilken du ser på.

Vanlige kraftige referanser viser hvordan dimensjonene uttrykkes:

Disse dimensjonene kommer fra referansekodene som brukes på tverr av bransjen. Bekreft den nøyaktige kryssreferansen for bremseenheten din, fordi det samme plattformnavnet kan dekke forskjellige trommelbredder eller skogenerasjoner.

Tilpass foringsstørrelsen til akselplattformen og bremsetypen

Akselplattformen er den raskeste snarveien til riktige dimensjoner. BPW, SAF, Volvo, Mercedes-Benz, MAN, DAF, Hino og Nissan bruker hver definerte bremsesko- og beleggreferanser. Innenfor et merke er den spesielle serien fortsatt viktig: en BPW 200-foring kan ikke automatisk byttes ut med de nyere BPW-bremseskogenerasjonene selv når bredden ser like ut. Det samme gjelder Volvo VL200 og VL225, hvor gamle og nye generasjoner bruker ulike profiler.

Bremseaktivering endrer også bildet. Hino- og Nissan-applikasjoner er tilgjengelige i både luft- og oljeversjoner, og foringsdimensjonene er knyttet til bremsesystemets design. Air-versjoner bruker S-cam og slakkjusteringsoppsett; oljeversjoner bruker hydraulisk aktivering med forskjellig trommelgeometri. Hvis du ikke kan bekrefte bremsetypen, akselens dataskilt eller den eksisterende skoen før du sjekker.

For en BPW 200-aksel er den typiske referansen BPW200 420x200 mm bremsebelegg , som er produsert med den FMSI-kompatible formen og hullmønsteret for denne plattformen. Hvis du er i tvil, sammenligne det med den faktiske skoen på benken.

19094 OEM-produsent, bremsebelegg 19094 eksportør, selskap Vi er Kina 19094 OEM-produsenter, eksportør, firma, Zhejiang Bangchi Auto Parts Co., Ltd. Tilbyr tilpasset 19094 bremsebelegg til salgs. Se produkt →

Bruk FMSI- og OE-nummer for å låse inn referansen

En fysisk måling forteller deg hva den gamle delen er; FMSI-nummeret forteller deg hva industristandarden sier at det skal være. FMSI tildeler en numerisk kode til formen på en bremsebelegg, for eksempel 4709, 4707, 4515 eller 1443. Det samme FMSI-nummeret brukes på produsenter, noe som gjør det til det mest pålitelige språket når man sammenligner leverandører. OE-nummeret knytter foringen til en spesifikk original applikasjon og kan gjøre versjoner som deler en form, men som er forskjellige i tykkelse eller fas.

Oppgi begge tallene når du ber om et tilbud. A 4709 bremsebelegg , for eksempel, er en standard kraftig referanse, men den nøyaktige tykkelsen og kantbehandlingen må fortsatt samsvare med akselspesifikasjonen. Bokstavsuffikser som Q, PQ eller ES2 ofte en variant i materiale eller geometri, og de kan endre passformen eller friksjonssytelsen.

Tilpasset 4709 bremsebelegg OEM-produsenter, eksportør, selskap Zhejiang Bangchi Auto Parts Co., Ltd. er Kina tilpasset 4709 bremsebelegg OEM-produsenter, eksportør, firma, delenummer: 4707 bremselinie... Se produkt →

Hvis stempelet på den gamle foringen er borte, skriv opp målte dimensjoner pluss akselplattform og bremsetype, og produsenten matche en referanse. Vår bremsebeleggguide for sjåfører dekker også hvordan belegget forholder seg til resten av bremsesystemet og hva som skal inspiseres under service.

En praktisk sjekkliste for forhåndsbestilling

Før du bestiller, bruk tre minutter med den gamle delen på benken. Disse kontrollene fanger opp de fleste bestillingsfeil:

• Mål tykkelsen med en skyvelære i midten av foringen, ikke ved kantene der avfasingen endrer avlesningen.
• Mål bredde og buelengde mot bremseskobordet, og noter FMSI-nummeret og eventuelt OE-nummer stemplet på kanten.
• Bekreft bremseaktiveringstypen (luft eller olje) og akselgenerasjonen (gamle eller ny) fra kjøretøyets dataskilt.
• Kontroller trommelen: en trommel som er slitt utover den maksimale tillatte diameteren endrer den ideelle foringsradiusen og kan få en for med riktig størrelse til å bli varm.
• Sammenlign erstatningsfôret med det gamle side ved side før installasjon.

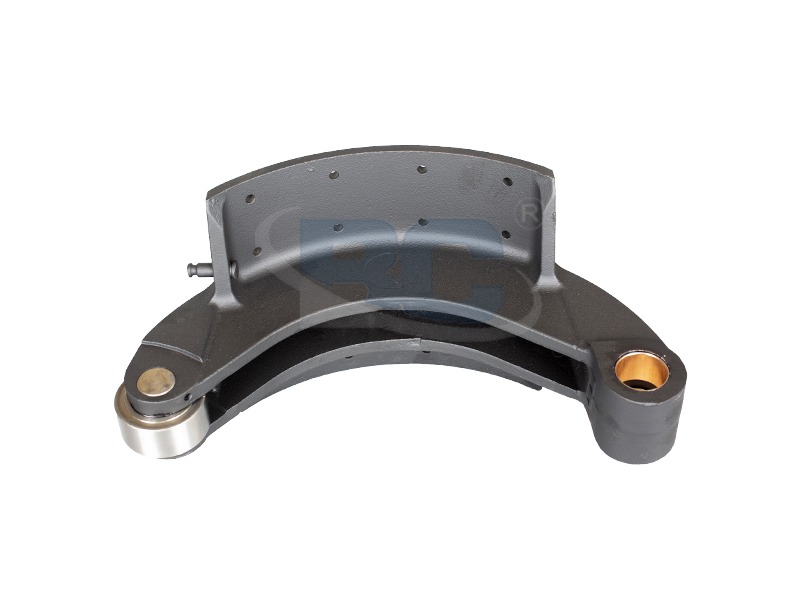

Hvis belegget bestilles som en del av en komplett bremsesko, gjelder samme logikk. En klar til installasjon BPW200 420x200 mm bremsesko fjerner risikoen for upassende fôr og sko fordi begge deler er produsert mot samme referanse.

0509127830 Bremsesko OEM-produsenter, eksportør, selskap Vi er Kina 0509127830 bremsesko OEM-produsenter, eksportør, firma, Bangchi bilder tilbyr tilpasset 0509127830 bremsesko med stål... Se produkt →

Vanlige feil og hvordan du unngår dem

De fleste returer og nedetid kommer fra fire gjentatte feil:

1. Ordning etter visuell likhet. En foring kan dele samme bredde og tykkelse, men likevel ha en annen buelengde eller radius.
2. Ignorerer generasjonsendringer. BPW gamle og nye generasjons sko, Volvo VL200 og VL225, og lignende ombygginger er ikke utskiftbare selv når akselmerket er det samme.
3. Forvirrende luft- og oljebremsversjoner, spesielt på Hino- og Nissan-applikasjoner der begge typene er vanlige.
4. Velge den tykkeste tilgjengelige foringen for å forlenge levetiden uten å sjekke trommelklaring og slakt justeringsslag.

Kostnaden for disse feilene er ikke bare delprisen. Det inkluderer nedtrekkstid, en ekstra fraktavgift og tapt tillit til en sjåfør som rapporterte en bremsefeil. Noen få minutter med verifisering på bestillingsstadiet er langt billigere enn en gjentatt reparasjon.

Arbeid med en produsent som bekrefter før sending

Etter at dimensjonene, FMSI-koden og akselreferansen er bekreftet, er den gjenværende risikoen kvalitetskontroll på fabrikken. Dimensjonstoleranse, skrogjustering, kanttilstand og friksjonsmaterialekonsistens avgjør om delen passer og yter. En produsent som kontrollerer disse parameterne gjennom produksjonen er verdt mer enn en lavere pris fra en kilde som ikke kan dokumentere toleransene. Zhejiang Bangchi produserer under IATF 16949 kvalitetssystem og kan utvikle produkter fra kundetegninger, noe som betyr noe når du trenger for eller utenfor standardkatalogen.

Hvis du bygger om bremser i volum, standardiser informasjonen i hver forespørsel: kjøretøymodell, akselplattform, bremsetype, FMSI-nummer, OE-nummer og måltykkelse, bredde og lengde. Den malen lar fabrikken returnere en bekreftet kryssreferanse i stedet for en gjetning. Gjennomgå vår Vanlige spørsmål om montering og bestilling for detaljene leverandørene vanligvis ber om, eller kontakt vårt tekniske team med et bilde av den gamle delen og stempelet.
