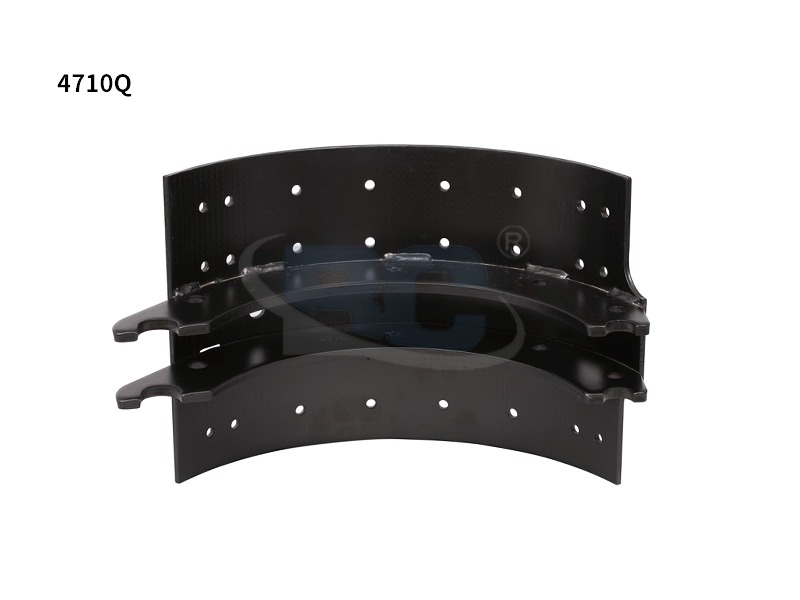

4710Q bremsesko: spesifikasjoner, montering og installasjonsveiledning

Hva 4710Q delenummer betyr

Den 4710Q designation follows the Gunite / Accuride / industry-standard brake shoe numbering convention used across the North American heavy-vehicle brake parts market. Breaking down the number provides immediate fitment and specification information:

• 47 — Identifiserer breddekategorien for skoplattformen. I standardkodingen dekker denne prefiksgruppen sko designet for den 5-tommers (127 mm) brede bremsetrommelflaten, som er den dominerende bredden på standard tandemdrevaksler og tilhengeraksler i nordamerikanske applikasjoner.
• 10 — Identifiserer trommeldiameterkategorien. Dette tilsvarer 16,5-tommers (419 mm) trommeldiameter - den universelle standarden for klasse 7 og klasse 8 lastebil- og tilhengeraksler i Nord-Amerika. Denne diameteren har vært den dominerende størrelsen siden midten av 1900-tallet og er fortsatt standarden for alle reservedeler.
• Q — SAE J661-friksjonskodebetegnelsen. Q-koden identifiserer en friksjonsforing med en spesifikk friksjonskoeffisient og varmeytelsesområde. Under J661 tilsvarer hver bokstav et testet koeffisientområde: Q faller i normal friksjonskategori (0,35–0,45 friksjonskoeffisient) , balansert for både kald og varm bremseytelse under tung last for nyttekjøretøy.

Kryssreferansenumre for 4710Q varierer fra produsent. Den samme enheten kan vises i leverandørkataloger som Meritor 4710Q, Gunite 4710Q, Haldex 4710Q, eller under OEM-delnummer fra Hendrickson, Dana Spicer og aksel-OEM-er. Verifiser alltid banetykkelsen, skobordbuen og fôringsfestemetoden (bondet vs. naglet) mot den originale utstyrsspesifikasjonen før du bestiller fra en ny leverandør, da dimensjonsvariasjoner mellom støperier kan påvirke trommel-til-foring-klaring og justeringskompatibilitet.

4710Q bremsesko tekniske spesifikasjoner

Den following specification table covers the key dimensional and performance parameters for a standard 4710Q brake shoe assembly. Values shown represent the OEM-equivalent specification; verify against your specific axle manufacturer's documentation for safety-critical applications.

Kjøretøy- og akselapplikasjoner for 4710Q

Den 4710Q is one of the most widely specified brake shoes in the North American heavy vehicle market. Its 16.5 × 5 configuration covers the majority of tandem drive and trailer axle positions on Class 6, 7, and 8 vehicles. Common confirmed applications include:

• Semitrailer aksler: Standardutstyr på de fleste 5.-hjuls tilhengere, kjøletilhengere og flatbed ved bruk av Hendrickson, SAF-Holland og Dexter akselsammenstillinger. 4710Q passer både førende og etterfølgende skoposisjoner på S-cam fundamentbremser i disse akselfamiliene.
• Klasse 8 traktordrivaksler: Brukt på Meritor RS-seriens bakre tandemaksler – blant de vanligste klasse 8 drivakslene – samt Dana Spicer DS-serien og ArvinMeritor squeal-dempede varianter. Skoen passer både primær og sekundær posisjon.
• Middels tunge lastebiler (klasse 6–7): Bakakseltrommelbremsesystemer på International MV Series, Freightliner M2 og Kenworth T270/T370 lastebiler der 16,5-tommers trommeldiameter er spesifisert. Forakselapplikasjoner på lastebiler i klasse 8 bruker en annen trommelbredde (7 eller 8 tommer) og krever et annet skonummer.
• Busser og busser: Bakakseltrommelbremser på transport- og bussplattformer som bruker standard Meritor/ZF-akselkonfigurasjoner, der trommeldiameter og skobredde samsvarer med 4710-familiens spesifikasjoner.
• Bygg og yrkesutstyr: Dumpere, betongblandere og kranbærere som bruker motorveispesifiserte tandembakaksler med 16,5-tommers tromler. Merk: yrkesapplikasjoner med alvorlige tjenester kan garantere en friksjonsforing av høyere kvalitet enn standard Q-koden – se friksjonsleverandørens applikasjonsveiledning.

For å bekrefte montering på et spesifikt kjøretøy, mål trommeldiameteren og trommelflatens bredde ved neste bremseinspeksjon, og noter akselens OEM og modellnummer fra akseletiketten. Kryssreferanser disse mot 4710Q-spesifikasjonen - trommeldiameter 16,5 tommer, skobredde 5 tommer - før du bestiller.

OEM vs. ettermarked 4710Q: Slik ser kvalitetsforskjellen ut

Den 4710Q is a commodity part in the heavy truck aftermarket, which means quality ranges widely between suppliers. The physical dimensions may look identical between a premium OEM-equivalent shoe and a low-cost import, but the performance difference under loaded braking conditions is substantial and has direct safety implications.

• Stålplattformkvalitet: OEM-spesifikasjon 4710Q sko bruker høystyrke lavlegert (HSLA) stål for banen og bordet, med en minimum flytegrense på 50 000 psi (345 MPa) . Budsjett ettermarkedssko kan bruke bløtt stål (flytestyrke 36 000 psi / 248 MPa), som er mer utsatt for brudd på nettet under de sykliske bøyebelastningene som påføres av tung bremsing på lastede kjøretøy. Inspiser for nettsprekker ved kamfølgerlommen og ved ankerstifthullet - dette er de stedene med størst belastning.
• Friksjonsforingskonsistens: SAE J661-sertifisering krever friksjonstesting av selve produksjonsforingen, med kulde- og varmekoeffisienten som faller innenfor Q-betegnelsesbåndet. Noen lavkostleverandører sertifiserer én batch og produserer påfølgende batcher med inkonsekvent formulering. Inkonsekvent friksjonskoeffisient på tvers av et sett med sko resulterer i ujevn bremsepåføring – det tilsvarer å ha feilaktig bremseskjevhet over akselen, noe som forårsaker drag, for tidlig slitasje på skoen med høyere friksjon og redusert total bremsekraft fra skoen med lavere friksjon.
• Fôr-til-bord-bindingsintegritet: Naglede foringer må ha naglehull forsenket til riktig dybde, slik at naglehodet er helt forsenket og ikke kan komme i kontakt med trommeloverflaten før foringen når minimumstykkelse. Feil forsenkede nagler kommer i kontakt med trommelen 3–5 mm før foringen når minimum tykkelse, noe som forårsaker umiddelbar trommelskåring og behov for trommelbytte i tillegg til skoskifte.
• Buesliping: Den shoe table arc radius must match the drum radius to within 0,010 tommer (0,25 mm) for kontakt i hele ansiktet. En sko med upassende bue kontakter trommelen bare i midten eller kantene, reduserer effektivt bremseområde med opptil 40 % og forårsaker akselerert lokalisert beleggslitasje.

Inspeksjon, slitasjegrenser og når 4710Q skal byttes

FMVSS 121 og CVSA (Commercial Vehicle Safety Alliance) inspeksjonskriterier ved veikanten definerer minimumsbetingelsene under hvilke en 4710Q bremsesko må skiftes ut. Standarder for forebyggende flåtevedlikehold bruker vanligvis mer konservative terskler for å unngå brudd på veikanten utenfor drift og sikre konsistent bremseytelse over hele serviceintervallet.

• Minimum fôrtykkelse: FMVSS 121 angir utskifting kl 0,25 tommer (6,35 mm) målt på det tynneste punktet, unntatt eventuell avfasing. De fleste standarder for vedlikehold av flåten erstatter kl 0,375 tommer (9,5 mm) — 3/8-tommers regelen — for å sikre konsistent ytelse gjennom neste inspeksjonsintervall og unngå nødutskifting på veien.
• Web cracking: Enhver sprekk i skonettet - synlig for det blotte øye under en praktisk inspeksjon - er et umiddelbart kriterium for kast. Nettsprekker forplanter seg raskt under bremsebelastninger og kan resultere i fullstendig skokollaps inne i bremsetrommelen, en katastrofal feilmodus som forårsaker totalt tap av bremsing på det berørte hjulet.
• Forurensning: Inntrengning av fett eller olje i foringsmatrisen reduserer friksjonskoeffisienten med 50–70 % ved det forurensede området. Forurensede foringer kan ikke rengjøres og settes tilbake i bruk – utskifting er obligatorisk. Identifiser og reparer kilden til forurensning (sviktende akseltetning, hjullagertetning eller slakk justering av smørenipler) før du installerer nye sko.
• Fôrdelaminering eller chunking: Enhver fôrseksjon som har skilt seg fra skobordet, sprukket gjennom hele tykkelsen eller viser kantklumper er en erstatningsindikator uavhengig av målt tykkelse. Delaminerte seksjoner kan kile seg fast mellom skoen og trommelen, og forårsake bremselås.
• Slitasje på kamrulle og ankerstift: Den 4710Q shoe interacts with the S-cam through a roller at the cam end and pivots on the anchor pin at the fixed end. Worn or oval cam rollers and elongated anchor pin holes cause brake timing variation — the shoe does not fully retract, resulting in brake drag, heat buildup, and accelerated lining wear. Measure anchor pin hole diameter against specification at every shoe replacement.

Beste praksis for installasjon for 4710Q bremsesko

Installere en 4710Q bremsesko bestemmer riktig om de nye skoene leverer sin nominelle ytelse fra den første bremsen eller krever en lengre innkjøringsperiode med redusert effektivitet. Disse trinnene representerer etablert praksis for bremseservice for nyttekjøretøy:

• Bytt i komplette akselsett: Bytt alltid alle sko på en hel aksel (begge hjul) samtidig. Blanding av nye og delvis slitte sko på samme aksel skaper en bremsekraftubalanse som fører til at kjøretøyet trekker under kraftig bremsing. Det samme prinsippet gjelder for friksjonskode – bland aldri Q-kodede og forskjellig kodede foringer på samme aksel.
• Inspiser og mål trommelen før montering: Mål innvendig diameter på trommelen i flere posisjoner med et trommelmikrometer. Maksimal reparasjonsdiameter for en standard 16,5-tommers trommel er vanligvis 16.620 tommer — sjekk mot trommelprodusentens kasseringsdimensjon stemplet på trommelflaten. En trommel med eller nær kasseringsdiameter bør erstattes, ikke gjenbrukes med nye sko - kombinasjonen gir rask slitasje på belegget og dårligere bremseytelse.
• Rengjør alle maskinvarekontaktpunkter: Fjern gammelt fett, korrosjon og bremsestøv fra ankerpinnen, kambøssinger, kamrullens kontaktflater og edderkoppstøtteputer før montering igjen. Påfør en tynn film av høytemperatur bremsesmøremiddel (ikke fett) på alle metall-til-metall-kontaktpunkter – kun ankerstift-boring, rulle-til-kam-kontakt og edderkopp-anslagsputer. Ikke bruk smøremiddel på friksjonsbelegget eller trommelbremsoverflaten.
• Still inn innledende slakkjusteringsjustering riktig: Etter installasjonen, skru av slakkjusteringen manuelt for å gi ca 0,020–0,030 tommer (0,5–0,75 mm) klaring fra fôr-til-trommel, bekreftet ved å kontrollere at trommelen roterer fritt med lett drag, men uten binding. Automatiske slakkjusteringer (ASA-er) bør selvjustere seg til driftsklaring etter de første par bremsene – kontroller at slaget ved bremsekammerets skyvestang ikke overskrider 1,75 tommer (44,5 mm) ved full bremsing.
• Utfør en bremsepolering (sengeprosedyre): Nye fôr krever en kontrollert strøsyklus for å overføre en tynn, jevn film av friksjonsmateriale til trommeloverflaten og feste fôringsbuen til trommelen. Standarden prosedyre for nyttekjøretøy innebærer 20–30 moderate stopp fra 30 mph , slik at bremsene avkjøles mellom påføringer. Unngå kraftig bremsing de første 200–300 milene av operasjonen. Å hoppe over denne prosedyren resulterer i glaserte foringer og redusert friksjon i den første delen av foringens levetid.
